লবণ সমাধান নিমজ্জন পরীক্ষা চেম্বার

লবণ সমাধান সাইক্লিক নিমজ্জন পরীক্ষা চেম্বারের জন্য প্রযুক্তিগত স্পেসিফিকেশন

I. সল্ট সলিউশন সাইক্লিক ইমারসন টেস্ট চেম্বারের প্রযুক্তিগত পরামিতি:

পাওয়ার সাপ্লাই: AC 380V, 50Hz, 5kW

ড্রাইং চেম্বারের মাত্রা: 650mm × 650mm × 600mm (D × W × H)

লবণ নিমজ্জন চেম্বারের মাত্রা: 650mm × 650mm × 400mm (D × W × H)

ড্রাইং চেম্বারের জন্য পরিকল্পিত অপারেটিং তাপমাত্রা পরিসীমা:

পরিবেষ্টিত 8°C থেকে 80°C ±2°C

আর্দ্রতা: ≤50% (শুধুমাত্র নিরীক্ষণ করা ডিসপ্লে, নিয়ন্ত্রিত নয়)

সময় নির্ধারণের সীমা: 0-999 মিনিট

গরম করার ক্ষমতা: 2 কিলোওয়াট

লবণ নিমজ্জন চেম্বারের তাপমাত্রা পরিসীমা:
20°C থেকে 50°C ±2°C

সময় নির্ধারণের সীমা: 0-999 মিনিট

হিটিং পাওয়ার: 1.5 কিলোওয়াট

২. কার্যকরী বর্ণনা এবং অপারেশনাল ওয়ার্কফ্লো

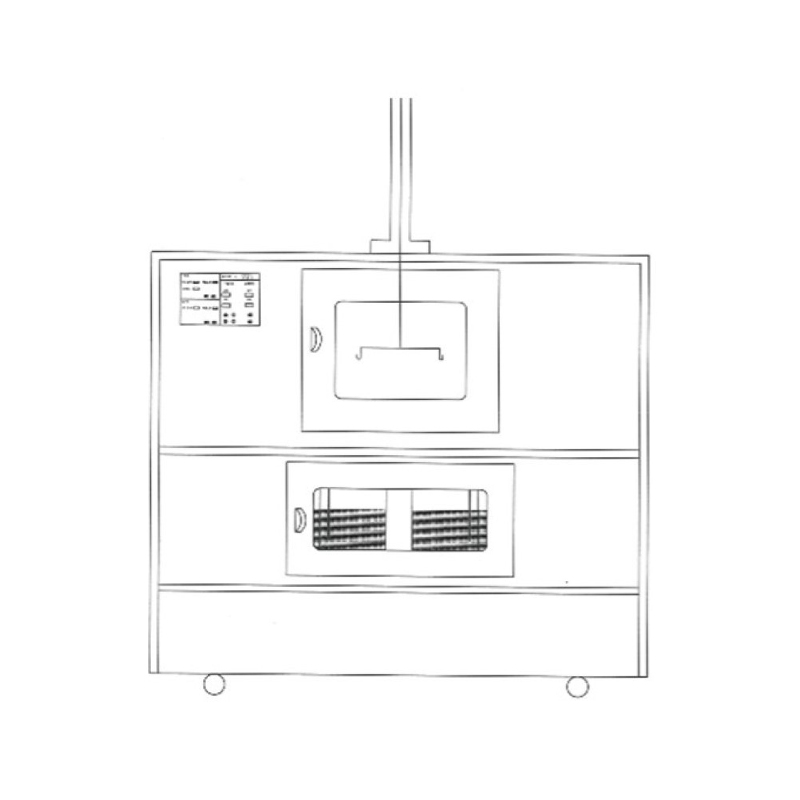

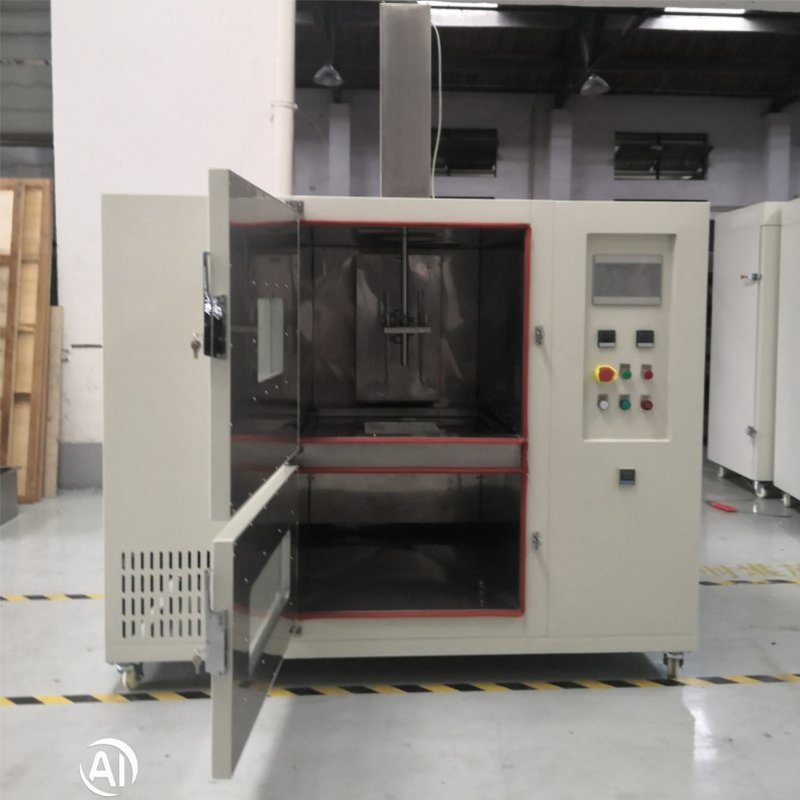

2.1। এই লবণ দ্রবণ নিমজ্জন পরীক্ষা চেম্বার একটি উপরের শুকানোর চেম্বার এবং একটি নিম্ন লবণ দ্রবণ ট্যাংক দিয়ে ডিজাইন করা হয়েছে। পার্টিশনের দরজা স্বয়ংক্রিয়ভাবে শুষ্কতা বজায় রাখতে এবং নিমজ্জন পরীক্ষার প্রয়োজনীয়তা পূরণ করতে খোলে, উভয় চেম্বারের মধ্যে স্বাধীন তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ নিশ্চিত করে। অভ্যন্তরীণ চেম্বারটি 1.2 মিমি পুরু থেকে তৈরি করা হয়েছে কাজের চেম্বারের জারা প্রতিরোধ ক্ষমতা বাড়ানোর জন্য। বাইরের আবরণটি 1.5 মিমি পুরু কার্বন ইস্পাত প্লেট থেকে স্প্রে-কোটেড ফিনিস দিয়ে তৈরি করা হয়েছে। অতি-সূক্ষ্ম সিরামিক ফাইবার উলের নিরোধক তাপ ধরে রাখার জন্য ভিতরের চেম্বার এবং বাইরের আবরণের মধ্যে গহ্বর পূরণ করে। শুকানোর চেম্বার এবং লবণ নিমজ্জন চেম্বারের দরজা উভয়ই সুবিধাজনক নমুনা অপসারণ এবং সন্নিবেশের জন্য বাম-হিংড হিসাবে ডিজাইন করা হয়েছে। দরজার ফ্রেমে উচ্চ/নিম্ন-তাপমাত্রা প্রতিরোধী সীল রয়েছে এবং রিয়েল-টাইম পর্যবেক্ষণের জন্য বৃহৎ-এলাকার টেম্পারড ডাবল-গ্লাজড দেখার জানালা রয়েছে। স্টেইনলেস স্টীল হ্যান্ডলগুলি জারা প্রতিরোধ ক্ষমতা বাড়ায়। লবণ নিমজ্জন সমাধান পাত্রে অভ্যন্তরীণ/বাহ্যিক PTFE আবরণ সঙ্গে 316L স্টেইনলেস স্টীল থেকে গড়া হয়.

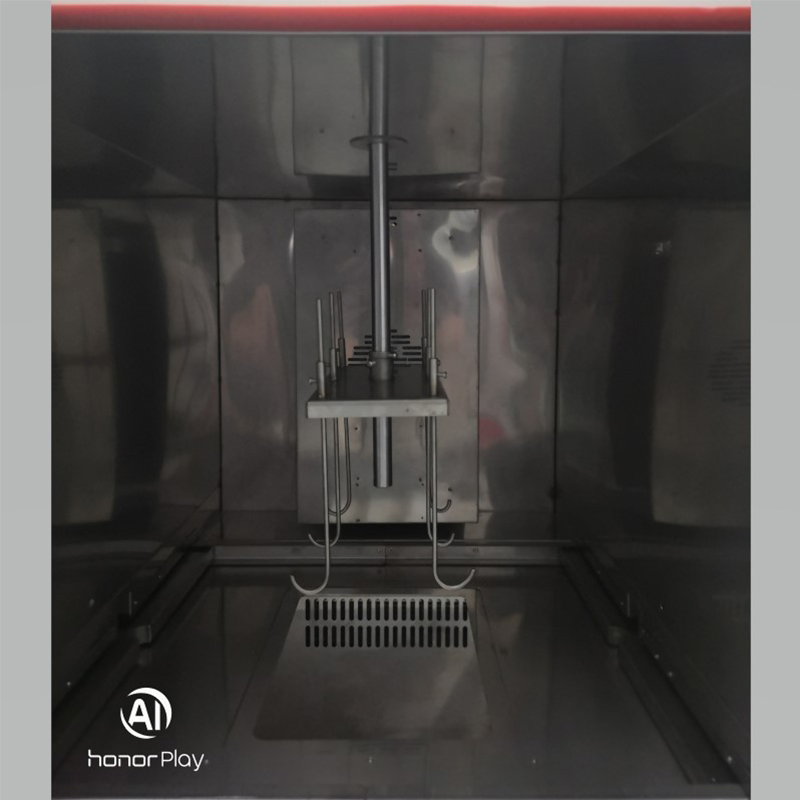

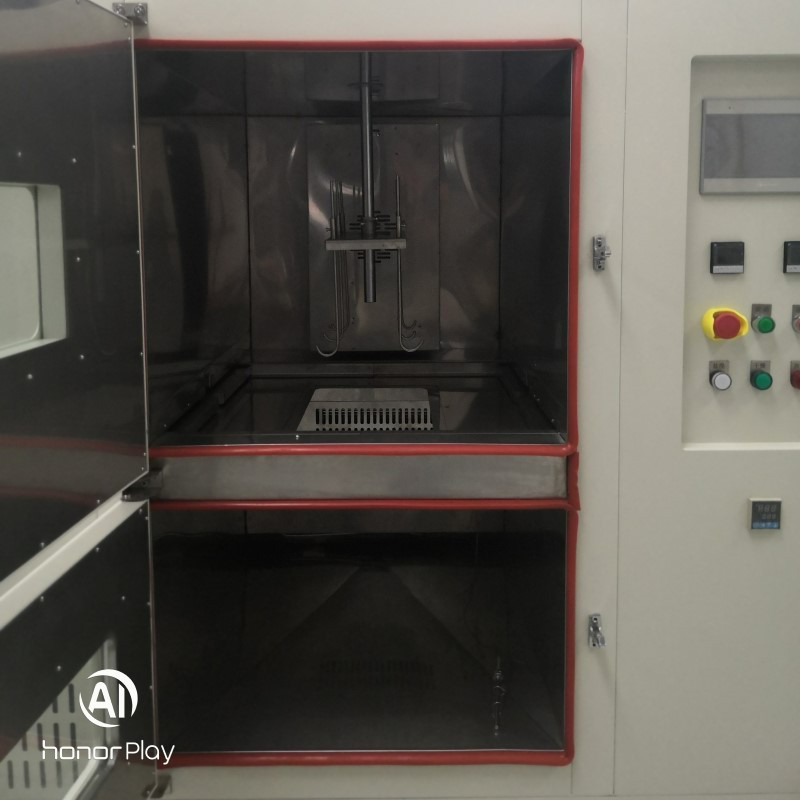

2.2। উপরের এবং নীচের কক্ষগুলির মধ্যে নমুনাগুলির পর্যায়ক্রমে পরীক্ষার জন্য, একটি বৈদ্যুতিক পুশ রড শুকানোর ওভেনের উপরে মাউন্ট করা হয় এবং নমুনাগুলিকে নিম্নতর করে। নমুনা র্যাক, 316L স্টেইনলেস স্টীল থেকে গড়া, ছয়টি নমুনা মিটমাট করে। শুকানোর ওভেন এবং লবণ নিমজ্জন চেম্বারের মধ্যে একটি বৈদ্যুতিকভাবে চালিত পার্টিশন দরজা অস্থায়ী অপারেশনের জন্য অতিরিক্ত ম্যানুয়াল ওভাররাইড বোতাম সহ পরীক্ষামূলক ক্রম অনুসারে স্বয়ংক্রিয়ভাবে খোলে এবং বন্ধ হয়ে যায়।

2.3 শুকানোর চেম্বারের অভ্যন্তরীণ আস্তরণটি 316L স্টেইনলেস স্টীল থেকে তৈরি। বাইরের আবরণ একটি স্প্রে-কোটেড ফিনিস সহ কার্বন ইস্পাত প্লেট নিয়োগ করে। দরজাটি বাম দিকে খোলে, উচ্চ/নিম্ন-তাপমাত্রা প্রতিরোধী সিলিং স্ট্রিপ লাগানো। একটি বড় টেম্পারড গ্লাস দেখার উইন্ডো পর্যবেক্ষণের সুবিধা দেয়। হিটিং সিস্টেমটি অভ্যন্তরীণ স্টেইনলেস স্টীল গরম করার টিউবগুলিকে অন্তর্ভুক্ত করে। এয়ার ডাক্ট ডিজাইনে ডান দিকের বায়ু স্রাবের বৈশিষ্ট্য রয়েছে, বাম দিক দিয়ে বায়ু ফিরে আসে। একটি আমদানি করা উচ্চ-তাপমাত্রা প্রতিরোধী ফ্যান মোটর উল্লম্ব প্রসারণ সঞ্চালনের সাথে জোরপূর্বক সংবহন নিশ্চিত করে, মৃত অঞ্চলগুলিকে দূর করে এবং চেম্বার জুড়ে অভিন্ন তাপমাত্রা বন্টন অর্জন করে। A ক্লাস A উচ্চ-নির্ভুলতা PT100 প্ল্যাটিনাম প্রতিরোধের থার্মোমিটার উচ্চতর নিয়ন্ত্রণ নির্ভুলতার জন্য সংবেদনশীল তাপমাত্রা সেন্সিং প্রদান করে। রিয়েল-টাইম আর্দ্রতা নিরীক্ষণ একত্রিত করা হয়েছে (যেহেতু গরম-বায়ু শুকানোর ফলে আলাদা ডিহিউমিডিফিকেশন সরঞ্জামের প্রয়োজনীয়তা দূর হয়, চেম্বারের আর্দ্রতা ≤50% থাকে)।

2.4। লবণ স্প্রে চেম্বারের অভ্যন্তরীণ চেম্বারটি 316L স্টেইনলেস স্টীল থেকে নির্মিত। বাইরের আবরণ একটি স্প্রে-কোটেড ফিনিস সহ কার্বন ইস্পাত প্লেট নিয়োগ করে। লবণের দ্রবণ ট্যাঙ্কটি 316L স্টেইনলেস স্টীল থেকে তৈরি করা হয়েছে, যার অভ্যন্তরীণ এবং বাহ্যিক উভয় পৃষ্ঠই PTFE-তে প্রলিপ্ত বা ক্ষয় প্রতিরোধের নিশ্চিত করতে PTFE উপাদান থেকে নির্মিত। তাপমাত্রা সেন্সরগুলি লবণের দ্রবণ তাপমাত্রার সরাসরি পরিমাপের জন্য গ্রেড A উচ্চ-নির্ভুল প্ল্যাটিনাম প্রতিরোধের সেন্সর ব্যবহার করে। লবণের দ্রবণে প্রতিক্রিয়া রোধ করতে এই সেন্সরগুলি সম্পূর্ণরূপে PTFE-তে আবদ্ধ থাকে। 20°C থেকে 50°C এর কর্মক্ষম তাপমাত্রার প্রয়োজনীয়তার পরিপ্রেক্ষিতে, লবণ নিমজ্জন চেম্বারটি দ্বৈত ব্যবস্থা অন্তর্ভুক্ত করে: একটি হিমায়ন চক্র এবং একটি গরম করার চক্র। গরম করার চক্র একই পদ্ধতি ব্যবহার করে যেটি শুকানোর ওভেনে ব্যবহৃত হয়।

2.5। সরঞ্জাম নিয়ন্ত্রণ পিএলসি প্রোগ্রামিংয়ের সাথে একটি মানব-মেশিন ইন্টারফেস নিয়োগ করে, পরীক্ষামূলক প্রয়োজনীয়তা অনুসারে চক্রাকার অপারেশন সক্ষম করে। শুকানোর এবং লবণ নিমজ্জন চেম্বারের মধ্যে তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ±1°C বজায় রাখা হয়। অপারেটিং আর্দ্রতার রিয়েল-টাইম প্রদর্শনের জন্য শুকানোর চেম্বারে একটি আর্দ্রতা মনিটর ইনস্টল করা হয় (যদিও আর্দ্রতা নিয়ন্ত্রণ করা হয় না)। শুকানোর এবং লবণ নিমজ্জন চেম্বার উভয় স্বাধীনভাবে শুরু বা বন্ধ করা যেতে পারে। বার্ধক্য রোধ করার জন্য সমস্ত বাহ্যিক তারের উচ্চ-তাপমাত্রা প্রতিরোধী অন্তরক হাতা লাগানো হয়।

2.6। পরীক্ষার প্রয়োজনীয়তা অনুসারে, নমুনাগুলি শুকানোর চুলায় পর্যায়ক্রমে শুকানো হয় এবং লবণ নিমজ্জন চেম্বারে নিমজ্জিত করা হয়। প্রতিটি চক্রের আগে, শুকানোর ওভেন এবং লবণ নিমজ্জন চেম্বারের অপারেটিং তাপমাত্রা পৃথকভাবে সেট করা হয় এবং তাদের নিজ নিজ তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা সক্রিয় করা হয়। একবার চেম্বারগুলি প্রয়োজনীয় কাজের তাপমাত্রায় পৌঁছে গেলে, শুকানোর সময়কাল (যেমন, 50 মিনিট) এবং নিমজ্জনের সময়কাল (যেমন, 20 মিনিট) কনফিগার করা হয়, তারপরে তাদের নিজ নিজ তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাগুলিকে ইন এবং সক্রিয় করে। একবার চেম্বারগুলি প্রয়োজনীয় অপারেটিং তাপমাত্রায় পৌঁছে গেলে, চক্রের সংখ্যা সহ শুকানোর সময়কাল (যেমন, 50 মিনিট) এবং নিমজ্জনের সময়কাল (যেমন, 20 মিনিট) সেট করুন। স্টার্ট বোতাম টিপুন (সাধারণ অবস্থায়, নমুনা র্যাকটি শুকানোর চেম্বারে অবস্থিত)। পরীক্ষার নমুনাগুলি তারপর প্রোগ্রাম করা সময়সূচী অনুসারে পর্যায়ক্রমিক শুকানো এবং নিমজ্জন চক্রের মধ্য দিয়ে যাবে। শুকানোর সময়কাল (যেমন, 50 মিনিট) শেষ হওয়ার পরে, শুকানোর এবং নিমজ্জন চেম্বারের মধ্যে পার্টিশনের দরজা খুলে যায়। চেম্বারের উপরে অবস্থিত বৈদ্যুতিক পুশ রডটি পরীক্ষার নমুনাটিকে নিমজ্জন চেম্বারে নামিয়ে দেয়। একই সাথে, পুশ রডের উপরের কভারটি নমুনা প্যাসেজটিকে সিল করে, উপরের এবং নীচের চেম্বারগুলিকে বিচ্ছিন্ন করে। নিমজ্জনের সময়কাল (যেমন, 20 মিনিট) শেষ হলে, বৈদ্যুতিক পুশ রড নমুনাটিকে শুকানোর চেম্বারে ফিরিয়ে নিয়ে যায়। মধ্যবর্তী পার্টিশনের দরজাটি তখন স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, দুটি চেম্বারকে পুনরায় বিচ্ছিন্ন করে। এই ক্রমটি একটি চক্র গঠন করে, যা পরীক্ষা শেষ না হওয়া পর্যন্ত চক্রের পূর্বনির্ধারিত সংখ্যা অনুসারে পুনরাবৃত্তি হয়। তদ্ব্যতীত, প্রতিটি নমুনা সম্পূর্ণরূপে নিমজ্জিত বা পুনরুদ্ধারের জন্য সময় 2 মিনিটের বেশি হবে না। উপরন্তু, বিশেষ প্রয়োজনীয়তা মিটমাট করার জন্য, এই যন্ত্রটি মধ্যবর্তী পার্টিশন দরজার জন্য পৃথক খোলা এবং বন্ধ বোতাম দিয়ে সজ্জিত। নমুনা ধারকটিতে একটি ক্ষণস্থায়ী লিফট বোতামও রয়েছে, যা অপারেশনাল প্রয়োজনের জন্য প্রয়োজন অনুযায়ী নমুনাকে উত্থাপন বা নামাতে সক্ষম করে৷
